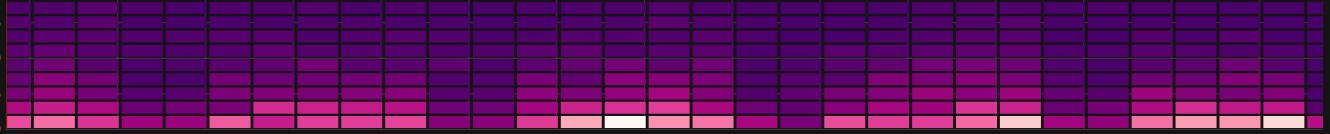

Heatmap

Mit der Visualisierung des Heatmap-Panels können Sie Histogramme im Zeitverlauf anzeigen. Weitere Informationen zu Histogrammen finden Sie unter Introduction to histograms and heatmaps.

Mit diesen Einstellungen passen Sie an, wie die Achsen in Ihrer Visualisierung dargestellt werden.

• Einheit - Die Anzeigeeinheit für den Wert der Y-Achse.
• Skala - Die Skala, die für den Wert der Y-Achse verwendet werden soll.
  • linear - Lineare Skala.
  • log (Basis 2) - Logarithmische Skala mit Basis 2.
  • log (Basis 10) - Logarithmische Skala zur Basis 10.
  • log (Basis 32) - Logarithmische Skala zur Basis 32.
  • log (Basis 1024) - Logarithmische Skala mit der Basis 1024.
• Y-Min - Der minimale Y-Wert (Voreinstellung auto).
• Y-Max -** Der maximale Y-Wert (Voreinstellung auto).
• Decimals - Anzahl der Dezimalstellen, mit denen die Werte der Y-Achse dargestellt werden (Voreinstellung auto).

Hinweis: Wenn das Datenformat Zeitreiheneimer ist, dann ist dieser Abschnitt nicht verfügbar.

• Y Axis Buckets - Anzahl der Buckets, in die die Y-Achse aufgeteilt wird.
• Größe - (Nur sichtbar, wenn Skalierung linear ist). Größe der einzelnen Y-Achsenbereiche. Diese Option hat Vorrang vor Y-Achsenkübel.
• Split Factor - (Nur sichtbar, wenn Scale log (Basis 2) oder größer ist). Standardmäßig teilt SmartCollect SC² die Y-Werte nach logarithmischer Basis auf. Mit dieser Option können Sie jeden Standardbereich in eine bestimmte Anzahl von Bereichen aufteilen.
• X Axis Buckets - Anzahl der Buckets, in die die X-Achse aufgeteilt wird.
• Größe - Größe der einzelnen X-Achsen-Buckets. Anzahl oder Zeitintervall (10s, 5m, 1h, usw.). Unterstützte Intervalle: ms, s, m, h, d, w, M, y. Diese Option hat Vorrang vor X Axis Buckets.

Wenn das Datenformat Zeitreihenbucket ist, gibt die Datenquelle Reihen mit Namen zurück, die Bereichsgrenzen darstellen. Abhängig von der Datenquelle kann eine Begrenzung nach oben oder unten gerichtet sein. Mit dieser Option können Sie den Typ der Begrenzung einstellen. Wenn Auto eingestellt ist, wird eine Begrenzungsoption basierend auf dem Datenquellentyp der Panels gewählt.

Die Optionen Bucket count und size werden von SmartCollect SC² verwendet, um zu berechnen, wie groß jede Zelle in der Heatmap ist. Sie können die Bucket-Größe entweder durch die Anzahl (das erste Eingabefeld) oder durch Angabe eines Größenintervalls definieren. Für die Y-Achse ist das Größenintervall nur ein Wert, aber für den X-Eimer können Sie ein Zeitintervall im Eingabefeld Größe angeben, zum Beispiel den Zeitbereich 1h. Dadurch werden die Zellen auf der X-Achse 1h breit.

Wählen Sie eine Option in der Liste Format.

• Zeitreihen -** SmartCollect SC² führt die Gruppierung durch, indem es alle Zeitreihenwerte durchläuft. Die Bereichsgrößen und -intervalle werden in den Optionen “Buckets” festgelegt.
• Zeitreihen-Buckets - Jede Zeitreihe stellt bereits einen Y-Achsen-Bucket dar. Der Zeitreihenname (Alias) muss ein numerischer Wert sein, der das obere oder untere Intervall für den Bucket darstellt. SmartCollect SC² führt kein Bucketing durch, daher sind die Bucket-Größenoptionen ausgeblendet.

Verwenden Sie diese Einstellungen, um Ihre Visualisierung zu verfeinern.

Das Farbspektrum steuert die Zuordnung zwischen der Anzahl der Werte (in jedem Bereich) und der jedem Bereich zugewiesenen Farbe. Die Farbe ganz links im Spektrum steht für die minimale Anzahl und die Farbe ganz rechts für die maximale Anzahl. Einige Farbschemata werden automatisch invertiert, wenn Sie das Lichtthema verwenden.

Sie können den Farbmodus auch auf Deckkraft ändern. In diesem Fall ändert sich die Farbe nicht, aber die Höhe der Deckkraft ändert sich mit der Anzahl der Eimer

• Modus
  • Deckkraft -** Der Eimerwert wird durch die Deckkraft der Zelle dargestellt. Undurchsichtige Zelle bedeutet Maximalwert.
    • Farbe - Grundfarbe der Zelle.
    • Skala - Skala für die Zuordnung von Eimerwerten zur Deckkraft.
      • linear - Lineare Skala. Der Eimerwert wird linear auf die Deckkraft abgebildet.
      • sqrt - Potenzskala. Die Zellentrübung wird berechnet als Wert ^ k, wobei k ein konfigurierter Exponent-Wert ist. Wenn Exponent kleiner als 1 ist, erhalten Sie eine logarithmische Skala. Wenn der Exponent größer als 1 ist, erhalten Sie eine exponentielle Skala. Im Fall von 1 ist die Skala gleich der linearen.
    • Exponent - Wert des Exponenten, größer als 0.
  • Spektrum - Eimerwert, dargestellt durch die Zellenfarbe.
    • Schema - Wenn der Modus Spektrum ist, dann wählen Sie ein Farbschema.

Standardmäßig berechnet SmartCollect SC² die Zellenfarben basierend auf den minimalen und maximalen Eimerwerten. Mit Min und Max können Sie diese Werte überschreiben. Stellen Sie sich einen Eimerwert als Z-Achse und Min und Max als Z-Min bzw. Z-Max vor.

• Min - Mindestwert, der für die Berechnung der Zellenfarbe verwendet wird. Wenn der Bereichswert kleiner als Min ist, wird er auf die “minimale” Farbe abgebildet. Standard ist der Min-Wert der Serie.
• Max - Maximalwert, der für die Berechnung der Zellenfarbe verwendet wird. Wenn der Eimerwert größer als Max ist, wird er der “Maximal”-Farbe zugeordnet. Standardwert ist der Max-Wert der Serie.

Wählen Sie, ob die Heatmap-Legende in der Visualisierung angezeigt werden soll oder nicht.

• Null ausblenden - Zellen mit Nullwerten nicht zeichnen.
• Space - Abstand in Pixeln zwischen den Zellen. Standard ist 1 Pixel.
• Rundung - Rundung der Zellen in Pixeln. Voreinstellung ist 0.

• Tooltip anzeigen - Tooltip der Heatmap anzeigen.
• Histogramm - Zeigt das Histogramm der Y-Achse in der QuickInfo an. Das Histogramm stellt die Verteilung der Bucket-Werte für den spezifischen Zeitstempel dar.
• Dezimalstellen - Anzahl der Dezimalstellen, mit denen der Bereichswert dargestellt werden soll (Standard: auto).
