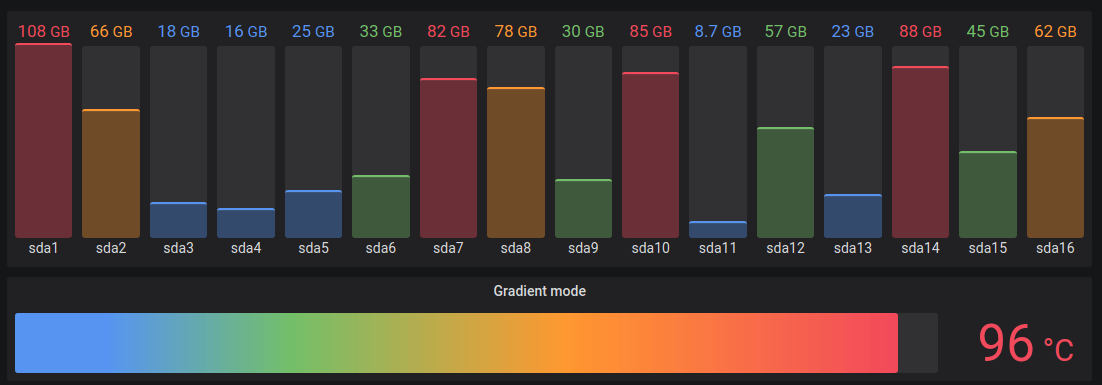

Balkendiagramm

Die Balkenanzeige vereinfacht Ihre Daten, indem sie jedes Feld auf einen einzigen Wert reduziert. Sie wählen, wie SmartCollect SC² die Reduzierung berechnet.

Dieses Feld kann eine oder mehrere Balkenanzeigen anzeigen, je nachdem, wie viele Reihen, Zeilen oder Spalten Ihre Abfrage zurückgibt.

Balkenanzeige-Visualisierungen ermöglichen Ihnen die Anwendung:

• Data transformations
• Field options and overrides
• Thresholds

Verwenden Sie die folgenden Optionen, um Ihre Visualisierung zu verfeinern:

• Anzeigen - Wählen Sie, wie SmartCollect SC² Ihre Daten anzeigt.
  • Berechnen - Zeigen Sie einen berechneten Wert basierend auf allen Zeilen. Eine Liste der verfügbaren Berechnungen finden Sie unter List of calculations.
  • Alle Werte - Für jede Zeile eine eigene Statistik anzeigen. Wenn Sie diese Option wählen, können Sie auch ein Limit oder die maximale Anzahl der anzuzeigenden Zeilen wählen.
• Wert -** Wählen Sie eine Reduzierfunktion, die SmartCollect SC² verwendet, um viele Felder auf einen einzigen Wert zu reduzieren. Klicken Sie auf die Liste **Wert**, um Funktionen und kurze Beschreibungen anzuzeigen.
• Orientierung - Wählen Sie eine Stapelrichtung.
  • Auto - SmartCollect SC² wählt die Ausrichtung, die es für die beste hält.
  • Horizontal -** Die Stäbe werden horizontal von links nach rechts gestreckt.
  • Vertikal - Die Balken werden vertikal von oben nach unten gestreckt.
• Anzeigemodus - Wählen Sie einen Anzeigemodus.
  • Gradient - Schwellenwerte definieren einen Gradienten.
  • Retro-LCD - Das Messgerät ist in kleine Zellen unterteilt, die beleuchtet oder unbeleuchtet sind.
  • Basisch - Einzelne Farbe basierend auf dem passenden Schwellenwert.
• Ungefüllten Bereich anzeigen - Wählen Sie dies, wenn Sie den ungefüllten Bereich der Balken als dunkelgrau darstellen möchten. Gilt nicht für den Retro-LCD-Anzeigemodus.
